Что такое шаровой кран объяснять никому не нужно. Этот вид водозапорной арматуры встречается в каждом доме, коттедже, квартире, и на любом объекте, оборудованном инженерными системами. Простота конструкции, быстродействие, технологичность и надёжность позволили шаровым кранам вытеснить ранее применявшиеся вентили и пробковые краны. Во многом такому триумфу этого вида арматуры способствовало появление современных полимерных уплотнительных материалов, таких как тефлон, EPDM, витон и т.п. В частности, именно тефлон позволил создать надёжное, герметичное и термостойкое уплотнение шарового затвора в кране.

Сейчас рынок шаровых кранов огромен. Например, в России в 2015 году шаровых кранов из различных материалов торговыми компаниями было реализовано почти на 16 млрд рублей.

Компания VALTEC занимается производством и продажей шаровых кранов с 2002 года. Сейчас этот бренд широко известен как в России, так и на всём постсоветском пространстве. Компания поддерживает тесную связь с пользователями своей продукции — монтажными организациями и частными монтажниками, проектными и эксплуатирующими организациями, а также тщательно исследует и анализирует все негативные отзывы о своей продукции. Это позволяет компании VALTEC постоянно совершенствовать изделия, разрабатывать и внедрять новые продукты, облегчающие монтаж и эксплуатацию внутренних инженерных систем.

В связи с этим, кроме обычных шаровых кранов в ассортименте компании появляются специальный и комбинированные шаровые краны.
Комбинированные шаровые краны представляют собой совокупность шарового крана и ещё одного или нескольких видов трубопроводной арматуры.

Как правило, такая комбинация преследует две основные цели:

  • сократить монтажную длину арматурного узла, что крайне важно для стеснённых условий;
  • уменьшить количество соединений.

Ведь каждое соединение – это лишние трудозатраты и лишний потенциальный источник протечки.

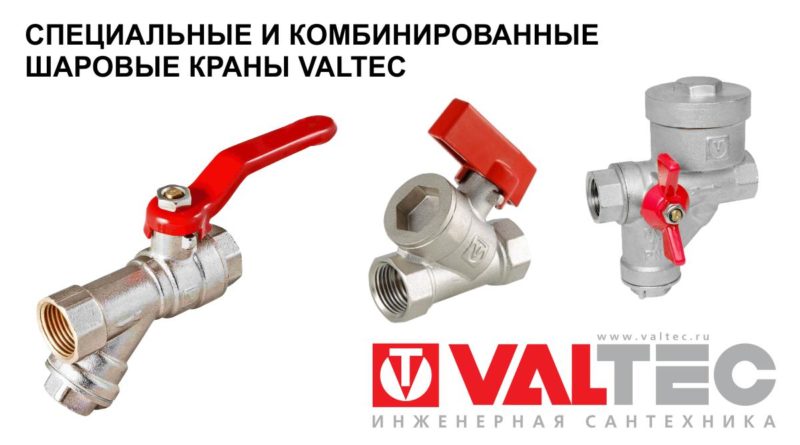

Наиболее известной и достаточно широко распространенной комбинацией нескольких устройств, является шаровой кран, объединенный с фильтром механической очистки (рис. 1).

valtec0518_2
Рис. 1. Шаровые краны с фильтром механической очистки

В номенклатуре VALTEC эта арматура представлена артикулами:

  • VT.292 – шаровой кран с косым фильтром и стальной рукояткой;
  • VT.293 – шаровой кран с косым фильтром и рукояткой «бабочка»;
  • VT.294 – шаровой кран с прямым фильтром (правый и левый) и боковым расположением рукоятки;
  • VT.294Н – шаровой кран с прямым фильтром (правый и левый) и верхним расположением рукоятки.

Основная сфера применения шаровых кранов с фильтром – это квартирные вводы водопровода (рис. 2).valtec0518_3

Рис. 2. Схема квартирного ввода водопровода

Использование шарового крана с фильтром позволяет сократить монтажную длину этого узла на 25–30 % (рис. 3).

valtec0518_4
Рис. 3. Сравнение монтажной длины узла «кран + фильтр»
valtec0518_5
Рис. 4. Кран VT.299

Следующим шагом на пути уменьшения габаритов квартирных узлов ввода холодной и горячей воды стало появление кранов VT.298–299 (КФРД) (рис. 4). В этих изделиях объединены угловой шаровой кран, прямой фильтр и редуктор давления с фиксированной настройкой выходного давления в 3,2 бара.

Кран выпускается в правом и левом исполнении и рассчитан на входное давление до 16 бар. Использование крана позволяет сократить монтажную длину узла на 52 % (рис. 5).

valtec0518_6
Рис. 5. Сравнение длины узла «кран+фильтр+редуктор»

Толчком к разработке некоторых новых изделий компании VALTEC является изменение требований отечественных нормативных норм в области строительства. Так, например, в номенклатуре появился комбинированный шаровой кран с дренажным краном и обратным клапаном VT.248 (рис. 6).

valtec0518_7
Рис. 6. Кран VT.248

Такой кран позволяет выполнить требования СП 30.13330.2012 «Внутренний водопровод и канализация зданий», п.7.1.11 которых гласит: «В жилых квартирах на стояке холодного водоснабжения, в том числе с трубами из полимерных материалов, следует устанавливать кран первичного пожаротушения, к которому должен быть постоянно подсоединен шланг, не являющийся пожарным рукавом. Шланг должен иметь длину, обеспечивающую подачу воды в наиболее отдаленную точку квартиры. Кран следует устанавливать после домового счетчика холодной воды». В п.7.1.9. того же свода правил предписана установка обратного клапана в узлах подключения квартир после водосчетчика. Установка крана VT.248 после прибора учета даёт возможность существенно сократить монтажную длину данного узла (рис. 7).

valtec0518_8
Рис. 7. Сравнение монтажной длины узла
«кран+дренажный кран+обратный клапан»

Комбинированные краны VALTEC применяются не только внутри квартир, но и на общедомовых разводящих трубопроводах. Так, типовым решением для узлов отключения стояков является использование вентиля или крана, сгона, тройника с пробкой (см. рис. 9 а). Такие узлы устанавливаются в начале и в конце стояка. Для отключения и осушения какого-либо стояка производится следующий комплекс действий:

  • вентилями или кранами стояк отключается от магистрали;
  • отвинчивается пробка нижнего тройника и вода с него сливается:
  • отвинчивается пробка верхнего тройка, обеспечивая связь стояка с воздухом. Тем самым сливаются «зависшие» остатки воды.

В номенклатуре VALTEC специально для обслуживания стояков имеется кран с дренажом и воздухоотводчиком VT.245 (рис. 8).

valtec0518_9
Рис. 8. Кран VT.245

Кран снабжён дренажным патрубком с резьбовой самоуплотняющейся пробкой и ручным воздухоотводчиком, который обеспечит поступление воздуха в стояк при сливе с него рабочей среды.

На кран, установленный внизу стояка вместо пробки рекомендуется устанавливать дренажный кран VT.435 (1/4″), что сделает обслуживание стояка ещё более удобным (рис. 9, б).

valtec0518_10
Рис. 9. Узлы отключения стояков
    Специальные шаровые краны можно условно разделить на три основные группы:
  • краны, предназначенные для выполнения строго определенной функции;
  • краны, разработанные для трубопроводов, выполненных из конкретного материала;
  • краны с дополнительной функцией.

Наиболее ярким представителем первой группы шаровых кранов являются краны для подключения манометров VT.806 и VT.807 (рис. 10).

valtec0518_11
Рис. 10. Краны VT.806 и VT.807

Эти краны позволяют выполнять следующие сервисные функции (рис. 11):

  • отсекать кран от трубопровода для ремонта или замены;
  • выпускать воздух и газы, скопившиеся перед манометром;
  • сбрасывать показания манометра на «0», соединяя его с атмосферным воздухом;
  • подключать поверочный манометр через резьбовой патрубок.

    valtec0518_12
    Рис. 11. Положение ручки крана
    при выполнении различных функций

Наличие накидной гайки с прокладкой дает возможность устанавливать циферблат манометра в любое удобное для наблюдателя положение.
В отличие от широко распространенных пробковых кранов для манометра, затвор шаровых кранов никогда не прикипает к корпусу и не затрудняет работу с краном.

К этой же группе можно отнести кран VT.247 (рис. 12) с патрубком для присоединения датчика температуры.

valtec0518_13
Рис. 12. Кран VT.247

Этот кран используется в квартирных узлах учёта тепловой энергии. Датчик от теплосчетчика, присоединенный к специальному патрубку крана, располагается по оси шарового затвора (рис. 13). Таким образом, закрыв кран, пользователь отсекает датчик от рабочей среды сразу с двух сторон, что необходимо для его обслуживания и замены. То есть, при использовании крана VT.247 отпадает необходимость установки двух шаровых кранов и специального переходного тройника для датчика температуры.

valtec0518_16
Рис. 13. Пример применения крана VT.247 в квартирном узле учета тепловой энергии

Ко второй группе специальных шаровых кранов в ассортименте продукции VALTEC можно отнести краны, предназначенные для установки на трубопроводах из полипропиленовых и металлополимерных труб. Номенклатура этих кранов приведена в таблице.

К специальным кранам третьей группы можно отнести шаровой кран с плавным открыванием VT.252 (рис. 14).

valtec0518_14
Рис. 14. Кран VT.252

По сути, это обычный шаровой кран серии BASE, в рукоятку которого встроен планетарный редуктор, обеспечивающий плавное открывание крана и предохраняющий обслуживаемую систему от гидравлических ударов. Это согласуется с требованиями п.7.1.4. СП 30.13330.2012 «Конструкция водоразборной и запорной арматуры должна обеспечивать плавное открывание и закрывание потока воды».

При использовании шаровых кранов в системах горячего водоснабжения и отопления пользователям безусловно придётся по душе дополнительная функция шарового крана VT.808 (рис. 15) – в рукоятку этого крана встроен термометр, что позволяет контролировать температуру транспортируемой среды.

valtec0518_17
Рис. 15. Кран VT.808

В тепловых узлах и на внутренних разводящих сетях систем ГВС и отопления трубы, как правило, прокладываются в тепловой изоляции. Обслуживание обычных шаровых кранов в этих условиях весьма проблематично.



valtec0518_15

Для изолированных трубопроводов в ассортименте VALTEC имеется шаровой кран VT.250 (рис. 16).

valtec0518_18
Рис. 16. Кран VT.250

Шток этого крана снабжён удлинителем длиной 56 мм, что позволяет управлять краном, даже при его установке на теплоизолированном трубопроводе.

Специально для установки на коллекторах с выходами стандарта «евроконус» VALTEC предлагает коллекторные краны VTc.720 (рис. 17).

valtec0518_19
Рис. 17. Кран VTc.720

С помощью накидной гайки этот кран присоединяется к выходу коллектора, и с помощью соответствующего соединителя может присоединяться к пластиковой, металлополимерной, медной или полипропиленовой трубе (рис. 18).

valtec0518_20
Рис. 18. Пример установки крана VTc.720

Значительный интерес вызывает у специалистов шаровой кран с цельным корпусом VT.290 (рис. 19).

valtec0518_21
Рис. 19. Кран VT.290

В отличие от традиционных латунных шаровых кранов, этот кран состоит не из двух полукорпусов, а из корпуса и пробки. При этом соединение корпуса с пробкой вынесено за ось cоединяемого трубопровода, поэтому оно не будет испытывать продольных и изгибающих усилий, являющихся наиболее частой причиной поломок шаровых кранов на трубопроводах, работающих в сложных условиях эксплуатации.
Весьма востребованным у монтажников является кран с накидной гайкой VT.241 (рис. 20).

valtec0518_22
Рис. 20. Кран VT.241

Он значительно дешевле шарового крана с полусгоном и проще в монтаже, хотя функционально ни в чём не уступает последнему. Кран позволяет легко присоединяться к водонагревателям, теплообменникам, прочей сантехнической арматуре с наружной резьбой. Одновременно кран позволяет делить трубопровод на ремонтные участки.

В этом обзоре были рассмотрены лишь комбинированные и специальные шаровые краны торговой марки VALTEC, хотя в номенклатуре компании имеются также шаровые краны для подключения сантехприборов, трехходовые краны и так называемые «встроенные» шаровые краны, которые интегрированы в другие изделия (коллектора, смесительные узлы, модули быстрого монтажа, узлы подключения радиаторов и т.п.) и носят вспомогательное сервисное назначение.

Более подробно с полной номенклатурой шаровых кранов компании VALTEC, их особенностями и полными техническими характеристиками можно ознакомиться на нашем сайте.
